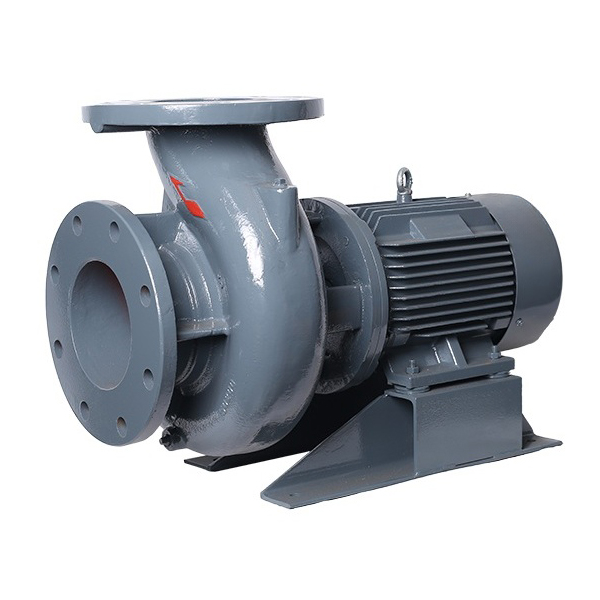

koeltorenpomp die wordt gebruikt voor verdampingscondensator

De koeltorenpomp is verantwoordelijk voor het transport van water van de verzameltank naar de condensordouchepijp en voor het gelijkmatig sproeien van het water op het oppervlak van de condensaatafvoerpijp door sproeiers, waarbij de verdamping van het water wordt gebruikt om de warmte af te voeren, waardoor de temperatuur van het koelmiddel effectief wordt verlaagd. Deze pomp wordt meestal gekenmerkt door een hoog rendement, duurzaamheid en stabiele prestaties en wordt veel gebruikt in koeltorens, airconditioners en industriële koelsystemen.

koeltorenpomp kenmerken:

1. Uitstekend hydraulisch ontwerp: de waaier van de pomp heeft een goed ontworpen hydraulisch model met een uitstekende statische en dynamische balans. Dit ontwerp zorgt ervoor dat de pomp stabiele prestaties levert tijdens het gebruik, vermindert trillingen en geluid en verbetert de gebruiksefficiëntie. Bovendien zorgt het efficiënte hydraulische ontwerp van de waaier ervoor dat de pomp zich beter aanpast aan verschillende werkomstandigheden tijdens het gebruik, waardoor een efficiënt vloeistoftransport wordt gegarandeerd.
2. Verlengde pompas: de pompas heeft het ontwerp van een verlengde motoras, waardoor de pomp rechtstreeks op de motor kan worden aangesloten en de complexiteit van de tussenliggende overbrenging wordt verminderd, waardoor de algehele werkefficiëntie wordt verbeterd. De verlengde pompas zorgt ook voor stabiliteit van de pomp tijdens het gebruik, om overmatige slijtage van mechanische onderdelen te voorkomen.
3. Trillingsarme en geluidsarme werking: de pomp gebruikt lagers van hoge kwaliteit van bekende merken om een soepele werking van de pomp te garanderen. Het nauwkeurige ontwerp van de lagers vermindert effectief de trillingen en het lawaai van de pomp tijdens de werking, waardoor het werkcomfort van de pomp en de algehele prestaties van de apparatuur worden verbeterd. Door de lage trillingen en het lage geluidsniveau wordt niet alleen de levensduur van de pomp verlengd, maar wordt ook de impact op de omgeving verminderd, zodat de pomp geschikt is voor gebruik in veeleisende industriële of commerciële omgevingen.
4. Ontwerp van de eentraps horizontale centrifugaalpomp: de pomp heeft een eentraps horizontale centrifugaalpomp met eentraps aanzuiging, gecombineerd met een gesloten waaier en pomphuis. Dit ontwerp verbetert niet alleen de transportefficiëntie van de pomp, maar vermindert ook effectief het energieverlies. Door het ontwerp met enkele aanzuiging kan de pomp vloeistof aan één kant aanzuigen, wat geschikt is voor verschillende vloeistoftransporttoepassingen en zorgt voor een hoge efficiëntie en stabiliteit van de pomp.
5. Coaxiale directe structuur: koeltorenpomp met coaxiale directe structuur, de motor en het pomphuis direct met elkaar verbonden. Vergeleken met de traditionele aandrijving vereenvoudigt dit ontwerp de structuur van de pomp aanzienlijk, vermindert de grootte van de apparatuur en verlaagt het gewicht van de pomp. Tegelijkertijd verbetert de directe aandrijving ook de efficiëntie en betrouwbaarheid van de pomp, waardoor het onderhoud minder moeilijk wordt.
6. Mechanische afdichting en lange levensduur: de pomp is uitgerust met een zeer efficiënte mechanische afdichting, die ervoor kan zorgen dat het midden van de as niet beschadigd raakt, waardoor het risico van pomplekkage wordt vermeden en de levensduur van de pomp wordt verlengd. De mechanische afdichting kan lekkage tussen de binnenkant van het pomphuis en de buitenwereld effectief voorkomen, waardoor het vloeistoftransport veilig verloopt.
7. Hoge prestaties en niet overbelast: koeltorenpomp in het ontwerp van hoge prestaties en overbelastingsbeveiliging, het stroomverbruik van de pomp zal het nominale vermogen niet overschrijden. Dit betekent dat de pomp stabiel kan werken op elk werkpunt van zijn prestatiecurve zonder overbelasting, waardoor de veiligheid en betrouwbaarheid van de apparatuur tijdens langdurige werking wordt gegarandeerd.
8. Aanpasbare materialen: volgens de wensen van de klant kan de pomp worden gemaakt van verschillende materialen voor het pomphuis, de waaier en de afdichtingen, om te voldoen aan de werkvereisten van verschillende omgevingen en media. Bijvoorbeeld, in corrosieve media of hoge temperatuur omgeving, kan de pomp corrosiebestendig, roestvrij staal en andere materialen om de duurzaamheid en stabiliteit te verbeteren.

Koeltorenpompen worden voornamelijk gebruikt in verdampingscondensors en grootschalige industriële koelsystemen, en zijn ook geschikt voor gelegenheden die een hoog debiet en een lage watercirculatie vereisen. De typische toepassingen zijn onder andere:

1. Verdampingscondensator ter ondersteuning van het gebruik van: de verdampingscondensatiepomp wordt gebruikt om water in de tank te verzamelen via de sproeileiding naar de bovenkant van de verdampingscondensator, door het mondstuk dat naar het buitenoppervlak van de condensaatafvoerbuis wordt gespoten. Het water vormt een dunne film op het oppervlak van de condensorbuis en een deel van het water absorbeert warmte en verdampt, waardoor de warmte wordt afgevoerd en het koelmiddel afkoelt van een gasvormige toestand naar een vloeibare toestand. Dit proces is cruciaal voor een efficiënte warmte-uitwisseling.
2. Koeling van airconditioningsystemen: in het koelproces van airconditioningsystemen worden koeltorenpompen gebruikt om de vloeistofstroom in de condensor op gang te houden, zodat het systeem de warmte effectief kan blijven afvoeren. Dit helpt om de koelingsefficiëntie van het airconditioningsysteem te verbeteren en bespaart energieverbruik.
3. Industrieel koelsysteem: in grote industriële apparatuur en koeltorens zijn koeltorenpompen verantwoordelijk voor de circulatie en het transport van water om de hitte van de apparatuur met hoge temperaturen te helpen afvoeren. Dit is cruciaal voor industrieën zoals staal, energie en chemie, omdat de apparatuur in deze industrieën meestal een efficiënt koelsysteem nodig heeft om normaal te blijven werken.
4. Ketelvoedingswatersysteem: koeltorenpompen kunnen worden gebruikt als ondersteunende apparatuur voor ketelsystemen, verantwoordelijk voor het transporteren van circulatie- of koelwater om de warmte-uitwisselingsefficiëntie van de ketel te handhaven en oververhittingsschade aan apparatuur te voorkomen.
5. Toepassingen met groot debiet en lage opvoerhoogte: de pomp is vooral geschikt voor toepassingen die een groot debiet en een lage opvoerhoogte vereisen, zoals sommige speciale koel- of watercirculatiesystemen. Dankzij de lage opvoerhoogte kan de pomp efficiënt blijven werken terwijl er een grote waterstroom wordt geleverd.

Verdampingscondensors maken gebruik van het verdampingsproces van water om warmte af te voeren en zo het gasvormige koelmiddel af te koelen tot vloeibare vorm. De basisprincipes zijn als volgt:

1. Sproeiwatercirculatie: de waterpomp verzamelt water in de tank naar de bovenkant van de condensatorevelbuis, via het mondstuk gelijkmatig gesproeid op het oppervlak van de condensatiebuis, waardoor een dunne waterfilm wordt gevormd. Een deel van het water in de waterfilm absorbeert warmte en verdampt, waardoor de warmte van het koelmiddel in de buis wordt afgevoerd, zodat het koelmiddel geleidelijk wordt afgekoeld van gasvormig naar vloeibaar.
2. Hete luchtuitstoot: axiale ventilator dwingt lucht uit de condensor boven- en zijwand in te ademen en warmte uit te wisselen met de waterfilm. De hete en vochtige lucht wordt afgevoerd naar de externe atmosfeer nadat deze door de pakking is gegaan. Om het wegdrijven van waterdruppels effectief te voorkomen, vangt de skimmer de waterdruppels op en zorgt ervoor dat het waterverlies zeer laag is en de driftsnelheid van waterdamp bijna nul is.
3. Suppletie watercyclus: het systeem regelt de suppletie van waterdamp via een vlotterklep om het watervolume en -niveau van het systeem stabiel te houden en de continuïteit van het condensatieproces te garanderen.
