kernboorinstallatie voor minerale afzettingen en technisch gebruik

De kernboorinstallatie is een gespecialiseerd apparaat voor minerale en technische exploratie. Het verkrijgt efficiënt ondergrondse kernmonsters en levert betrouwbare gegevens voor analyse en bronbeoordeling. Het materiaal kenmerkt een compacte structuur, een gemakkelijke verrichting, en is geschikt voor diverse geologische milieu’s.

Beschrijving

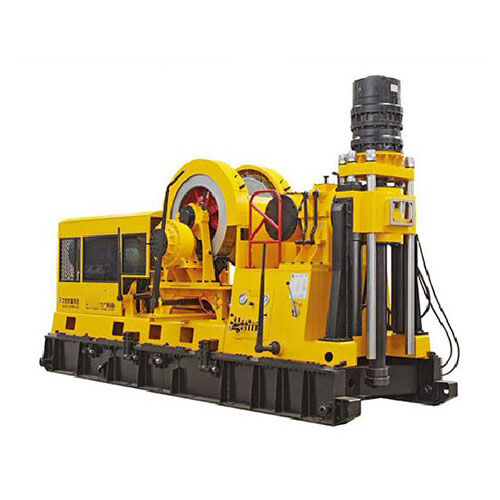

kernboorinstallatie

De installatie van de kernboor is een hoogst efficiënt diep-gat het boren apparaat, hoofdzakelijk gebruikend diamant of carbidebeetjes voor rots het coring. Dit materiaal wordt speciaal ontworpen voor ondergrondse minerale rijkdomexploratie, energieontwikkeling, en geologisch onderzoek, die de inzameling van de de kernsteekproef van uitstekende kwaliteit onder diverse complexe geologische voorwaarden toelaten.

Eigenschappen van de installatie van de kernboor

  • De installatie schept krachtige prestaties en hoge torsieoutput op, met een brede waaier van regelbare het boren snelheden om aan de vereisten van verschillende diepten en geologische lagen te voldoen.
  • Zijn laterale lierstructuur, gevoelige en betrouwbare hijsende en remmende systemen, en waterrem verzekeren veilige verrichting.
  • De installatie is gemakkelijk te werken en te handhaven, garanderend zowel het werkefficiency als personeelsveiligheid.

Toepassingsgebieden van de installatie van de kernboor

  • de installaties van de kernboor worden wijd gebruikt in geologische onderzoeken, minerale exploratie, steenkoolonderzoek, hydrogeologiestudies, de bouw van de waterput, ondiepe olie en gasgebiedsontwikkeling, geothermische goedexploratie, evenals mijnventilatie en drainageprojecten.
  • Ze zijn ook geschikt voor de bouw van funderingspalen met een grote diameter en diverse technische boorwerkzaamheden.
Technische parameters
kernboorinstallatie voor minerale afzettingen en technisch gebruik
ModelBXY-9
BXY-9 basisparameters
Het boren Diepte3200m (Φ73mm standaard boorstaaf)
2600m (Φ89mm standaard boorstaaf)
4200m (NQ-boorstaaf)
3200m (de staaf van de HQboor)
De Roterende Hoek van de Hoofdomwenteling0 tot 360 graad
Afmetingen (L x W x H)5730 x 2040 x 3400mm (met motor)
6088 x 2040 x 3400mm (met dieselmotor)
Gewicht uitrusting17000kg (met motor)
17600kg (met dieselmotor)
2. Roterende kop (met 160kW, 1480r/min krachtbron)
SpindelsnelheidLage snelheid vooruit82, 119, 170, 234, 333 omw/min
Hoge snelheid vooruit240, 338, 484, 683, 949 omw/min
Lage snelheid achteruit29 omw/min
Hoge snelheid achteruit84 omw/min
Spindelslag1200 mm
Max. hijskracht as643kN
Max asdruk339kN
Max. koppel as18610N-m
Diameter asdoorvoer118mm
3. Takel (met 160kW, 1480r/min voedingseenheid)
Max. hijscapaciteit enkele kabel (derde laag)165 kN
Hefsnelheid (derde laag)0.84, 1,21, 1,74, 2,45, 3,40 m/s
Draadkabel Diameter26 mm
Capaciteit trommeltouw400m
4. Installatie Bewegend Apparaat
Bewegende Cilinderslag800mm
5. Hydraulisch Systeem
Systeem vastgestelde Werkdruk16MPa
De Verplaatsing van de versnellingsoliepomp50+25ml/r
6. Tuigmacht
ModelY2-315L1-4 motorDieselmotor YC6M265L-D20
Vermogen160 kW170 kW
Snelheid1480 omw/min1500 omw/min
BXY-9B Basisparameters
Boordiepte3400m (Φ73mm standaardboorstaaf)
2800m (Φ89mm standaardboorstaaf)
4200m (NQ-boorstaaf)
3200m (HQ-boorstaaf)
Afmetingen (L x W x H)7005 x 2040 x 3400mm (met motor)
7362 x 2040 x 3400mm (met dieselmotor)
Gewicht boorinstallatie19900kg (met motor)
20500kg (met dieselmotor)
2. Spindel (met 160kW, 1480r/min krachtbron)
SpilsnelheidLage snelheid vooruit82, 119, 170, 234, 333 omw/min
Hoge snelheid vooruit240, 338, 484, 683, 949 omw/min
Lage snelheid achteruit29 omw/min
Hoge snelheid achteruit84 omw/min
Spindelslag950 mm
Max. hijskracht as643kN
Max asdruk339kN
Max. koppel as18610N-m
Max. koppel omgekeerde as52024N-m
Diameter asdoorvoer118 mm
3. Draaitafel (met 160kW, 1480r/min voedingseenheid)
DraaitafelsnelheidLage snelheid vooruit28, 41, 58, 80, 114 omw/min
Hoge snelheid vooruit82, 116, 166, 234, 326 omw/min
Lage snelheid achteruit10 omw/min
Hoge snelheid achteruit28 omw/min
Max. statische belasting draaitafel1335kN
Max. dynamische belasting draaitafel720kN
Max. draaimoment draaitafel54155N-m
Max. draaimoment draaitafel151390N-m
Diameter doorvoergaten draaitafel494 mm
4. Takel (met 160kW, 1480r/min voedingseenheid)
Max. hijscapaciteit enkele kabel (derde laag)165kN
Hefsnelheid (derde laag)0.84, 1,21, 1,74, 2,45, 3,40 m/s
Diameter staalkabel26 mm
Capaciteit trommeltouw400m
5. Installatie Bewegend Apparaat
Bewegende Cilinderslag800mm
6. Hydraulisch Systeem
Systeem vastgestelde Werkdruk16MPa
De Verplaatsing van de versnellingsoliepomp50+25ml/r
7. Tuigmacht
ModelY2-315L1-4 motorDieselmotor YC6M265L-D20
Vermogen160 kW170 kW
Snelheid1480 omw/min1500 omw/min
