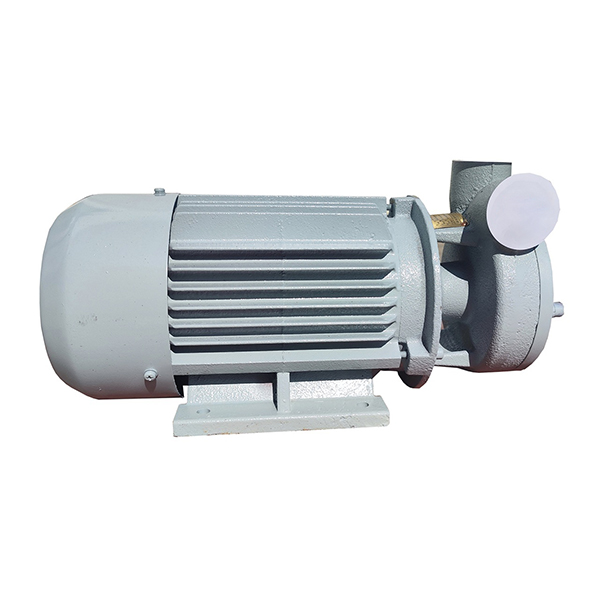

horizontale vortex opvoerpomp voor de scheepvaart

mariene horizontale vortex boosterpomp met roestvrij staal

De mariene horizontale draaikolkboosterpomp is een soort pompmateriaal met hoge opvoerhoogte en klein debiet, ontworpen voor mariene systemen, geschikt voor het overbrengen van schone vloeistoffen of licht corrosieve media.

Neem contact met ons op
Beschrijving

Dankzij het compacte ontwerp en de uitstekende prestaties is de horizontale vortex drukverhogingspomp voor schepen vooral geschikt voor toepassingen waarbij een hoge opvoerhoogte of druk vereist is, zoals de levering van stookolie aan schepen, de watervoorziening van boilers en de drukregeling van vloeistoffen.

1. Werkingsprincipe

  1. De pomp genereert een snelle draaikolkbeweging door de waaier te roteren, waardoor de vloeistof in de holte van het pomphuis herhaaldelijk wordt versneld en onder druk wordt gezet voordat deze wordt afgevoerd.
  2. Meervoudige drukcycli maken een hogere opvoerhoogte mogelijk voor veeleisende toepassingen.
  3. De waaier heeft meerdere kleine schoepen voor minder stromingsverliezen en meer efficiëntie.
  4. De horizontale structuur maakt installatie en onderhoud eenvoudig, met de pompas parallel aan het horizontale vlak.

2. Kenmerken

  1. Structuur Ontwerp
    • Horizontale opstelling: ideaal voor beperkte installatieruimte aan boord, directe aansluiting op leidingsysteem.
    • Eentraps vortex waaier voor hoge opvoerhoogte.
    • Geoptimaliseerd wormhuisontwerp voor verbeterde efficiëntie en stabiliteit.
  2. Prestatiekenmerken
    • Hoge opvoerhoogte bij laag debiet, voldoet aan hoge drukeisen.
    • Laag energieverbruik door efficiënt ontwerp.
    • Goed zelfaanzuigend vermogen; geen hulpapparatuur nodig voor opstarten.
  3. Stabiele werking
    • Sterk anti-cavitatievermogen voor vloeistoftransport onder lage druk.
    • Weinig trillingen en geluid dankzij geoptimaliseerde vloeistofdynamica.

3. Technische parameters

  1. Pomphuis: Gietijzer, roestvrij staal
  2. Waaier: Roestvrij staal
  3. Verbinding: Mechanische afdichting

4. Toepassingsscenario’s

  1. Mariene toepassingen
    • Overbrenging van stookolie voor scheepsbevoorradingssystemen
    • Ketelwatertoevoersysteem voor schoon water onder hoge druk
    • Koelwatersysteem voor koelcircuits onder druk
    • Zeewater onder druk zetten voor ontziltings- of sproeisystemen
  2. Industriële scenario’s
    • Chemische drukverhoging voor licht corrosieve vloeistoffen
    • Hogedrukreiniging voor rompreiniging of reiniging van pijpleidingen
    • Andere processen met klein debiet en hoge drukvraag

5. Prestatievoordelen

  1. Hoge druk:Speciaal vortex werkingsprincipe zorgt voor een sterke druk, zelfs bij een klein debiet.
  2. Sterke duurzaamheid:Corrosiebestendige materialen verlengen de levensduur voor zeewater- en stookolietoepassingen.
  3. Handige installatie:Horizontaal ontwerp past in smalle scheepsruimtes en is gemakkelijk te onderhouden.
  4. Energiebesparing en hoog rendement:Precisiewaaier en wormwielontwerp verminderen het energieverbruik en verhogen de efficiëntie.

6. Onderhoud

  1. Controleer de waaier regelmatig op beschadiging of schilfering; reinig of vervang indien nodig.
  2. Smeer de lagers regelmatig om slijtage te voorkomen.
  3. Inspecteer mechanische afdichtingen; vervang ze als ze verouderd of beschadigd zijn.
  4. Reinig de pompkamer om ophoping van verontreiniging te voorkomen.
  5. Inspecteer de bedrading van de motor en controleer op abnormale trillingen of geluiden.

7. Aanbevelingen voor veilig gebruik

  1. Drooglopen vermijden: Zorg voor voldoende vloeistof in de pompkamer voordat u de pomp in gebruik neemt.
  2. Kies een geschikte afdichting en materiaal afhankelijk van het medium om corrosie en lekkage te voorkomen.
  3. Installeer overbelastingsbeveiligingen om schade door overdruk of overbelasting te voorkomen.
