multi-turn golfveer met vulringen

multi-turn golfveren met vulpunten voor uw machines KMS

Vlakke eind-tot-top golfveren hebben een vlakke spoel aan elk uiteinde als steunspoel, en piek-tot-dal meerlaagse golfveren.

Neem contact met ons op
Beschrijving

De bovenste en onderste lagen staan in contact met elkaar bij de toppen en dalen; het effectieve aantal windingen is 2 minder dan het totale aantal windingen. Multi-turn golfveren met afgeschuinde uiteinden hebben meestal meerdere golfkammen, die bij axiale belasting een relatieve axiale verplaatsing genereren en vervormingsenergie vormen. Wanneer de toegepaste belasting wordt opgeheven, neemt de golfveer onder de vervormingsenergie zijn oorspronkelijke vorm weer aan en zorgt zo voor demping en trillingsdemping. Het ontwerp van deze veer zorgt voor een stabiele elasticiteitsverhouding, waarbij de belasting evenredig is met de mate van vervorming, onder verschillende bedrijfsomstandigheden, waardoor een nauwkeurige belastingscontrole mogelijk is.

Eigenschappen en voordelen

  • Structurele stabiliteit:Schuine uiteinden vergroten het contactoppervlak, wat zorgt voor een betere stabiliteit en een gelijkmatige verdeling van de belasting, waardoor gelokaliseerde spanningsconcentraties worden verminderd.
  • Trillingsdempend effect:Dit ontwerp kan effectief schokken en trillingen opvangen en is geschikt voor hoge frequentie en grote bewegingsmomenten.
  • Ontwerp met meerdere spoelen:Het ontwerp met meerdere windingen geeft de veer een betere elasticiteit en vervormingscapaciteit en is bestand tegen grotere belastingen.
  • Toepassingen:Wijd gebruikt in automobiele opschortingssystemen, mechanische apparatuur, elektronische producten, enz., waar hoge prestaties en hoge betrouwbaarheid vereist zijn.
  • Materiaalkeuze:Materialen met hoge sterkte, zoals gelegeerd staal, worden vaak gebruikt om de vermoeiingslevensduur en duurzaamheid van de veren te verbeteren.

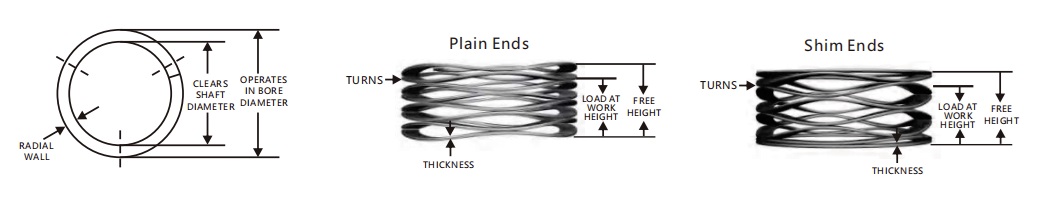

multi-turn wave spring with shim ends

multi-turn golfveer met vulringen

Technische parameters1
Artikelnr. Werkt in
Droeg Diameter (mm)		 Maakt Schacht vrij
Diameter (mm)		 Lading (N) Het werkhoogte (mm) Vrije Hoogte (mm) De lentetarief (N/mm)
KMS05-L1 5 3.5 5 1.14 1.84 7.14
KMS05-L2 5 3.5 5 1.52 2.45 5.38
KMS05-L3 5 3.5 5 1.91 3.06 4.35
KMS05-L4 5 3.5 5 2.26 3.68 3.52
KMS05-L5 5 3.5 5 2.67 4.29 3.09
KMS05-L6 5 3.5 5 3.02 4.9 2.66
KMS05-L7 5 3.5 5 3.43 5.52 2.39
KMS05-L8 5 3.5 5 4.14 6.74 1.92
KMS05-L9 5 3.5 5 4.9 7.97 1.63
KMS05-M1 5 3.5 10 1.14 1.89 13.33
KMS05-M2 5 3.5 10 1.52 2.52 10
KMS05-M3 5 3.5 10 1.91 3.15 8.06
KMS05-M4 5 3.5 10 2.26 3.78 6.58
KMS05-M5 5 3.5 10 2.67 4.41 5.75
KMS05-M6 5 3.5 10 3.02 5.04 4.95
KMS05-M7 5 3.5 10 3.43 5.04 4.46
KMS05-M8 5 3.5 10 4.14 6.93 3.58
KMS05-M9 5 3.5 10 4.9 8.19 3.04
KMS06-L1 6 4 6 0.61 1.52 6.59
KMS06-L2 6 4 6 0.81 2.03 4.92
KMS06-L3 6 4 6 1.02 2.54 3.95
KMS06-L4 6 4 6 1.22 3.05 3.28
KMS06-L5 6 4 6 1.42 3.56 2.8
KMS06-L6 6 4 6 1.63 4.06 2.47
KMS06-L7 6 4 6 1.83 4.57 2.19
KMS06-L8 6 4 6 2.24 5.59 1.79
KMS06-L9 6 4 6 2.64 6.6 1.52
KMS06-M1 6 4 12 0.74 1.52 15.38
KMS06-M2 6 4 12 0.97 2.03 11.32
KMS06-M3 6 4 12 1.22 2.54 9.09
KMS06-M4 6 4 12 1.47 3.05 7.59
KMS06-M5 6 4 12 1.7 3.56 6.45
KMS06-M6 6 4 12 1.96 4.06 5.71
KMS06-M7 6 4 12 2.18 4.57 5.02
KMS06-M8 6 4 12 2.69 5.59 4.14
KMS06-M9 6 4 12 3.18 6.6 3.51
KMS08-L1 8 5 15 1.7 2.82 13.39
KMS08-L2 8 5 15 2.39 3.76 10.95
KMS08-L3 8 5 15 2.74 4.7 7.65
KMS08-L4 8 5 15 3.56 5.64 7.21
KMS08-L5 8 5 15 4.01 6.58 5.84
KMS08-L6 8 5 15 4.57 7.52 5.08
KMS08-L7 8 5 15 5.26 8.46 4.69
KMS08-L8 8 5 15 6.35 10.34 3.76
KMS08-L9 8 5 15 7.37 12.22 3.09
KMS08-M1 8 5 30 1.78 2.82 28.85
KMS08-M2 8 5 30 2.54 3.76 24.59
KMS08-M3 8 5 30 3.05 4.7 18.18
KMS08-M4 8 5 30 3.81 5.64 16.39
KMS08-M5 8 5 30 4.32 6.58 13.27
KMS08-M6 8 5 30 4.95 7.52 11.67
KMS08-M7 8 5 30 5.59 8.46 10.45
KMS08-M8 8 5 30 6.86 10.34 8.62
KMS08-M9 8 5 30 7.87 12.22 6.9
KMS10-L1 10 7 18 1.91 3.96 8.78
KMS10-L2 10 7 18 2.54 5.28 6.57
KMS10-L3 10 7 18 3.15 6.6 5.22
KMS10-L4 10 7 18 3.78 7.92 4.35
KMS10-L5 10 7 18 4.42 9.25 3.73
KMS10-L6 10 7 18 5.05 10.57 3.26
KMS10-L7 10 7 18 5.69 11.89 2.9
KMS10-L8 10 7 18 6.32 13.21 2.61
KMS10-L9 10 7 18 6.96 14.53 2.38
KMS10-M1 10 7 35 2.03 3.96 18.13
KMS10-M2 10 7 35 2.79 5.28 14.06
KMS10-M3 10 7 35 3.56 6.6 11.51
KMS10-M4 10 7 35 4.32 7.92 9.72
KMS10-M5 10 7 35 5.08 9.25 8.39
KMS10-M6 10 7 35 5.84 10.57 7.4
KMS10-M7 10 7 35 6.6 11.89 6.62
KMS10-M8 10 7 35 7.37 13.21 5.99
KMS10-M9 10 7 35 8.13 14.53 5.47
KMS12-L1 12 9 20 1.47 4.34 6.97
KMS12-L2 12 9 20 1.98 5.79 5.25
KMS12-L3 12 9 20 2.46 7.24 4.18
KMS12-L4 12 9 20 2.95 8.69 3.48
KMS12-L5 12 9 20 3.45 10.13 2.99
KMS12-L6 12 9 20 3.94 11.58 2.62
KMS12-L7 12 9 20 4.45 13.03 2.33
KMS12-L8 12 9 20 4.93 14.48 2.09
KMS12-L9 12 9 20 5.44 15.93 1.91
KMS12-M1 12 8.5 40 2.36 4.34 20.2
KMS12-M2 12 8.5 40 3.18 5.79 15.33
KMS12-M3 12 8.5 40 3.96 7.24 12.2
KMS12-M4 12 8.5 40 4.75 8.69 10.15
KMS12-M5 12 8.5 40 5.54 10.13 8.71
KMS12-M6 12 8.5 40 6.32 11.58 7.6
KMS12-M7 12 8.5 40 7.11 13.03 6.76
KMS12-M8 12 8.5 40 7.92 14.48 6.1
KMS12-M9 12 8.5 40 8.71 15.93 5.54
KMS12-H1 12 8.5 60 1.98 4.34 25.42
KMS12-H2 12 8.5 60 2.64 5.79 19.05
KMS12-H3 12 8.5 60 3.3 7.24 15.23
KMS12-H4 12 8.5 60 3.99 8.69 12.77
KMS12-H5 12 8.5 60 4.65 10.13 10.95
KMS12-H6 12 8.5 60 5.31 11.58 9.57
KMS12-H7 12 8.5 60 5.97 13.03 8.5
KMS12-H8 12 8.5 60 6.63 14.48 7.64
KMS12-H9 12 8.5 60 7.29 15.93 6.94
KMS14-L1 14 10 22 2.18 4.95 7.94
KMS14-L2 14 10 22 2.95 6.6 6.03
KMS14-L3 14 10 22 3.71 8.26 4.84
KMS14-L4 14 10 22 4.52 9.91 4.08
KMS14-L5 14 10 22 5.33 11.56 3.53
KMS14-L6 14 10 22 6.17 13.21 3.13
KMS14-L7 14 10 22 7.01 14.86 2.8
KMS14-L8 14 10 22 7.85 16.51 2.54
KMS14-L9 14 10 22 8.71 18.16 2.33
KMS14-M1 14 10 50 2.18 4.95 18.05
KMS14-M2 14 10 50 2.95 6.6 13.7
KMS14-M3 14 10 50 3.71 8.26 10.99
KMS14-M4 14 10 50 4.52 9.91 9.28
KMS14-M5 14 10 50 5.33 11.56 8.03
KMS14-M6 14 10 50 6.17 13.21 7.1
KMS14-M7 14 10 50 7.01 14.86 6.37
KMS14-M8 14 10 50 7.85 16.51 5.77
KMS14-M9 14 10 50 8.71 18.16 5.29
KMS14-H1 14 9 80 3.15 4.95 44.44
KMS14-H2 14 9 80 4.19 6.6 33.2
KMS14-H3 14 9 80 5.26 8.26 26.67
KMS14-H4 14 9 80 6.3 9.91 22.16
KMS14-H5 14 9 80 7.34 11.56 18.96
KMS14-H6 14 9 80 8.41 13.21 16.67
KMS14-H7 14 9 80 9.45 14.86 14.79
KMS14-H8 14 9 80 10.49 16.51 13.29
KMS14-H9 14 9 80 11.56 18.16 12.12
KMS15-L1 15 11 25 2.57 5.18 9.58
KMS15-L2 15 11 25 3.43 6.91 7.18
KMS15-L3 15 11 25 4.27 8.64 5.72
KMS15-L4 15 11 25 5.13 10.36 4.78
KMS15-L5 15 11 25 5.99 12.09 4.1
KMS15-L6 15 11 25 6.83 13.82 3.58
KMS15-L7 15 11 25 7.7 15.54 3.19
KMS15-L8 15 11 25 8.53 17.27 2.86
KMS15-L9 15 11 25 9.4 19 2.6
KMS15-M1 15 10 50 3.43 5.18 28.57
KMS15-M2 15 10 50 4.57 6.91 21.37
KMS15-M3 15 10 50 5.72 8.64 17.12
KMS15-M4 15 10 50 6.86 10.36 14.29
KMS15-M5 15 10 50 8 12.09 12.22
KMS15-M6 15 10 50 9.14 13.82 10.68
KMS15-M7 15 10 50 10.29 15.54 9.52
KMS15-M8 15 10 50 11.43 17.27 8.56
KMS15-M9 15 10 50 12.57 19 7.78
KMS15-H1 15 10 80 3.2 5.18 40.4
KMS15-H2 15 10 80 4.19 6.91 29.41
KMS15-H3 15 10 80 5.23 8.64 23.46
KMS15-H4 15 10 80 6.27 10.36 19.56
KMS15-H5 15 10 80 7.32 12.09 16.77
KMS15-H6 15 10 80 8.36 13.82 14.65
KMS15-H7 15 10 80 9.4 15.54 13.03
KMS15-H8 15 10 80 10.46 17.27 11.75
KMS15-H9 15 10 80 11.51 19 10.68
KMS16-L1 16 11 25 2.11 5.41 7.58
KMS16-L2 16 11 25 2.79 7.21 5.66
KMS16-L3 16 11 25 3.51 9.02 4.54
KMS16-L4 16 11 25 4.19 10.82 3.77
KMS16-L5 16 11 25 4.9 12.62 3.24
KMS16-L6 16 11 25 6.3 16.23 2.52
KMS16-L7 16 11 25 7.7 19.84 2.06
KMS16-L8 16 11 25 9.09 23.44 1.74
KMS16-M1 16 11 55 3.63 5.41 30.9
KMS16-M2 16 11 55 4.83 7.21 23.11
KMS16-M3 16 11 55 6.05 9.02 18.52
KMS16-M4 16 11 55 7.24 10.82 15.36
KMS16-M5 16 11 55 8.46 12.62 13.22
KMS16-M6 16 11 55 10.87 16.23 10.26
KMS16-M7 16 11 55 13.28 19.84 8.38
KMS16-M8 16 11 55 15.7 23.44 7.11
KMS16-H1 16 11 90 3.3 5.41 42.65
KMS16-H2 16 11 90 4.57 7.21 34.09
KMS16-H3 16 11 90 5.59 9.02 26.24
KMS16-H4 16 11 90 6.86 10.82 22.73
KMS16-H5 16 11 90 7.87 12.62 18.95
KMS16-H6 16 11 90 10.16 16.23 14.83
KMS16-H7 16 11 90 12.45 19.84 12.18
KMS16-H8 16 11 90 14.73 23.44 10.33
KMS18-L1 18 13 30 3.63 5.72 14.35
KMS18-L2 18 13 30 4.75 7.62 10.45
KMS18-L3 18 13 30 5.94 9.53 8.36
KMS18-L4 18 13 30 7.14 11.43 6.99
KMS18-L5 18 13 30 8.31 13.34 5.96
KMS18-L6 18 13 30 10.69 17.15 4.64
KMS18-L7 18 13 30 14.25 22.86 3.48
KMS18-M1 18 13 55 3.68 5.72 26.96
KMS18-M2 18 13 55 4.98 7.62 20.83
KMS18-M3 18 13 55 6.22 9.53 16.62
KMS18-M4 18 13 55 7.47 11.43 13.89
KMS18-M5 18 13 55 8.74 13.34 11.96
KMS18-M6 18 13 55 11.23 17.15 9.29
KMS18-M7 18 13 55 14.96 22.86 6.96
KMS18-H1 18 13 90 3.84 5.72 47.87
KMS18-H2 18 13 90 5.13 7.62 36.14
KMS18-H3 18 13 90 6.4 9.53 28.75
KMS18-H4 18 13 90 7.7 11.43 24.13
KMS18-H5 18 13 90 8.97 13.34 20.59
KMS18-H6 18 13 90 11.53 17.15 16.01
KMS18-H7 18 13 90 15.37 22.86 12.02
KMS20-L1 20 15 35 2.72 6.32 9.72
KMS20-L2 20 15 35 3.61 8.43 7.26
KMS20-L3 20 15 35 4.52 10.54 5.81
KMS20-L4 20 15 35 5.41 12.65 4.83
KMS20-L5 20 15 35 6.32 14.76 4.15
KMS20-L6 20 15 35 8.13 18.97 3.23
KMS20-L7 20 15 35 10.82 25.3 2.42
KMS20-M1 20 14 70 3.05 6.32 21.41
KMS20-M2 20 14 70 4.06 8.43 16.02
KMS20-M3 20 14 70 5.08 10.54 12.82
KMS20-M4 20 14 70 6.27 12.65 10.97
KMS20-M5 20 14 70 7.32 14.76 9.41
KMS20-M6 20 14 70 9.17 18.97 7.14
KMS20-M7 20 14 70 12.22 25.3 5.35
KMS20-H1 20 14 100 4.24 6.32 48.08
KMS20-H2 20 14 100 5.66 8.43 36.1
KMS20-H3 20 14 100 7.06 10.54 28.74
KMS20-H4 20 14 100 8.48 12.65 23.98
KMS20-H5 20 14 100 9.91 14.76 20.62
KMS20-H6 20 14 100 12.73 18.97 16.03
KMS20-H7 20 14 100 16.97 25.3 12
KMS25-L1 25 19 50 2.06 6.63 10.94
KMS25-L2 25 19 50 2.74 8.84 8.2
KMS25-L3 25 19 50 3.43 11.05 6.56
KMS25-L4 25 19 50 4.11 13.26 5.46
KMS25-L5 25 19 50 4.8 15.47 4.69
KMS25-L6 25 19 50 6.2 19.89 3.65
KMS25-L7 25 19 50 8.26 26.52 2.74
KMS25-M1 25 19 80 2.95 6.63 21.74
KMS25-M2 25 19 80 3.94 8.84 16.33
KMS25-M3 25 19 80 4.9 11.05 13.01
KMS25-M4 25 19 80 5.89 13.26 10.85
Technische parameters2



Artikelnr. Werkt in
Droeg Diameter (mm)		 Maakt Schacht vrij
Diameter (mm)		 Lading (N) Het werkhoogte (mm) Vrije Hoogte (mm) De lentetarief (N/mm)
KMS25-M5 25 19 80 6.88 15.47 9.31
KMS25-M6 25 19 80 8.84 19.89 7.24
KMS25-M7 25 19 80 11.79 26.52 5.43
KMS25-H1 25 19 110 4.04 6.63 42.47
KMS25-H2 25 19 110 5.38 8.84 31.79
KMS25-H3 25 19 110 6.73 11.05 25.46
KMS25-H4 25 19 110 8.08 13.26 21.24
KMS25-H5 25 19 110 9.4 15.47 18.12
KMS25-H6 25 19 110 12.12 19.89 14.16
KMS25-H7 25 19 110 16.15 26.52 10.61
KMS28-L1 28 22 50 3.76 7.24 14.37
KMS28-L2 28 22 50 5 9.65 10.75
KMS28-L3 28 22 50 6.27 12.07 8.62
KMS28-L4 28 22 50 7.52 14.48 7.18
KMS28-L5 28 22 50 8.79 16.89 6.17
KMS28-L6 28 22 50 10.03 19.3 5.39
KMS28-L7 28 22 50 11.28 21.72 4.79
KMS28-L8 28 22 50 13.79 26.54 3.92
KMS28-L9 28 22 50 16.31 31.37 3.32
KMS28-M1 28 22 80 4.39 7.24 28.07
KMS28-M2 28 22 80 5.84 9.65 21
KMS28-M3 28 22 80 7.32 12.07 16.84
KMS28-M4 28 22 80 8.79 14.48 14.06
KMS28-M5 28 22 80 10.24 16.89 12.03
KMS28-M6 28 22 80 11.71 19.3 10.54
KMS28-M7 28 22 80 13.18 21.72 9.37
KMS28-M8 28 22 80 16.1 26.54 7.66
KMS28-M9 28 22 80 19.02 31.37 6.48
KMS28-H1 28 22 130 4.57 7.24 48.69
KMS28-H2 28 22 130 6.07 9.65 36.31
KMS28-H3 28 22 130 7.59 12.07 29.02
KMS28-H4 28 22 130 9.12 14.48 24.25
KMS28-H5 28 22 130 10.64 16.89 20.8
KMS28-H6 28 22 130 12.17 19.3 18.23
KMS28-H7 28 22 130 13.69 21.72 16.19
KMS28-H8 28 22 130 16.71 26.54 13.22
KMS28-H9 28 22 130 19.76 31.37 11.2
KMS30-L1 30 24 50 3.18 7.62 11.26
KMS30-L2 30 24 50 4.22 10.16 8.42
KMS30-L3 30 24 50 5.28 12.7 6.74
KMS30-L4 30 24 50 6.32 15.24 5.61
KMS30-L5 30 24 50 7.39 17.78 4.81
KMS30-L6 30 24 50 8.43 20.32 4.21
KMS30-L7 30 24 50 9.5 22.86 3.74
KMS30-L8 30 24 50 11.61 27.94 3.06
KMS30-L9 30 24 50 13.72 33.02 2.59
KMS30-M1 30 24 90 3.51 7.62 21.9
KMS30-M2 30 24 90 4.7 10.16 16.48
KMS30-M3 30 24 90 5.87 12.7 13.18
KMS30-M4 30 24 90 7.04 15.24 10.98
KMS30-M5 30 24 90 8.2 17.78 9.39
KMS30-M6 30 24 90 9.37 20.32 8.22
KMS30-M7 30 24 90 10.54 22.86 7.31
KMS30-M8 30 24 90 12.9 27.94 5.98
KMS30-M9 30 24 90 15.24 33.02 5.06
KMS30-H1 30 24 130 4.19 7.62 37.9
KMS30-H2 30 24 130 5.59 10.16 28.45
KMS30-H3 30 24 130 6.99 12.7 22.77
KMS30-H4 30 24 130 8.38 15.24 18.95
KMS30-H5 30 24 130 9.78 17.78 16.25
KMS30-H6 30 24 130 11.18 20.32 14.22
KMS30-H7 30 24 130 12.57 22.86 12.63
KMS30-H8 30 24 130 15.37 27.94 10.34
KMS30-H9 30 24 130 18.16 33.02 8.75
KMS35-L1 35 27 70 3.94 8.38 15.77
KMS35-L2 35 27 70 5.23 11.18 11.76
KMS35-L3 35 27 70 6.55 13.97 9.43
KMS35-L4 35 27 70 7.87 16.76 7.87
KMS35-L5 35 27 70 9.17 19.56 6.74
KMS35-L6 35 27 70 10.49 22.35 5.9
KMS35-L7 35 27 70 11.81 25.15 5.25
KMS35-L8 35 27 70 14.43 30.73 4.29
KMS35-L9 35 27 70 17.04 36.32 3.63
KMS35-M1 35 27 110 4.14 8.38 25.94
KMS35-M2 35 27 110 5.51 11.18 19.4
KMS35-M3 35 27 110 6.88 13.97 15.51
KMS35-M4 35 27 110 8.26 16.76 12.94
KMS35-M5 35 27 110 9.63 19.56 11.08
KMS35-M6 35 27 110 11.02 22.35 9.71
KMS35-M7 35 27 110 12.4 25.15 8.63
KMS35-M8 35 27 110 15.14 30.73 7.06
KMS35-M9 35 27 110 17.91 36.32 5.98
KMS35-H1 35 27 160 4.04 8.38 36.87
KMS35-H2 35 27 160 5.38 11.18 27.59
KMS35-H3 35 27 160 6.73 13.97 22.1
KMS35-H4 35 27 160 8.08 16.76 18.43
KMS35-H5 35 27 160 9.42 19.56 15.78
KMS35-H6 35 27 160 10.77 22.35 13.82
KMS35-H7 35 27 160 12.12 25.15 12.28
KMS35-H8 35 27 160 14.81 30.73 10.05
KMS35-H9 35 27 160 17.5 36.32 8.5
KMS40-L1 40 30 100 2.9 9.14 16.03
KMS40-L2 40 30 100 3.86 12.19 12
KMS40-L3 40 30 100 4.8 15.24 9.58
KMS40-L4 40 30 100 5.77 18.29 7.99
KMS40-L5 40 30 100 6.73 21.34 6.84
KMS40-L6 40 30 100 7.7 24.38 6
KMS40-L7 40 30 100 8.66 27.43 5.33
KMS40-L8 40 30 100 10.59 33.53 4.36
KMS40-L9 40 30 100 12.52 39.62 3.69
KMS40-M1 40 30 150 5.44 9.14 40.54
KMS40-M2 40 30 150 7.24 12.19 30.3
KMS40-M3 40 30 150 9.04 15.24 24.19
KMS40-M4 40 30 150 10.85 18.29 20.16
KMS40-M5 40 30 150 12.65 21.34 17.26
KMS40-M6 40 30 150 14.48 24.38 15.15
KMS40-M7 40 30 150 16.28 27.43 13.45
KMS40-M8 40 30 150 19.89 33.53 11
KMS40-M9 40 30 150 23.5 39.62 9.31
KMS40-H1 40 30 300 5.66 9.14 86.21
KMS40-H2 40 30 300 7.54 12.19 64.52
KMS40-H3 40 30 300 9.42 15.24 51.55
KMS40-H4 40 30 300 11.33 18.29 43.1
KMS40-H5 40 30 300 13.21 21.34 36.9
KMS40-H6 40 30 300 15.09 24.38 32.29
KMS40-H7 40 30 300 16.97 27.43 28.68
KMS40-H8 40 30 300 20.75 33.53 23.47
KMS40-H9 40 30 300 24.54 39.62 19.89
KMS45-L1 45 35 110 3.38 9.91 16.85
KMS45-L2 45 35 110 4.52 13.21 12.66
KMS45-L3 45 35 110 5.64 16.51 10.12
KMS45-L4 45 35 110 6.76 19.81 8.43
KMS45-L5 45 35 110 7.9 23.11 7.23
KMS45-L6 45 35 110 9.02 26.42 6.32
KMS45-L7 45 35 110 10.16 29.72 5.62
KMS45-L8 45 35 110 12.4 36.32 4.6
KMS45-L9 45 35 110 14.66 42.93 3.89
KMS45-M1 45 35 225 5.33 9.91 49.13
KMS45-M2 45 35 225 6.99 13.21 36.17
KMS45-M3 45 35 225 9.14 16.51 30.53
KMS45-M4 45 35 225 10.8 19.81 24.97
KMS45-M5 45 35 225 12.7 23.11 21.61
KMS45-M6 45 35 225 14.48 26.42 18.84
KMS45-M7 45 35 225 16.26 29.72 16.72
KMS45-M8 45 35 225 19.81 36.32 13.63
KMS45-M9 45 35 225 23.37 42.93 11.5
KMS45-H1 45 35 400 6.43 9.91 114.94
KMS45-H2 45 35 400 8.38 13.21 82.82
KMS45-H3 45 35 400 11.2 16.51 75.33
KMS45-H4 45 35 400 12.95 19.81 58.31
KMS45-H5 45 35 400 15.37 23.11 51.68
KMS45-H6 45 35 400 17.27 26.42 43.72
KMS45-H7 45 35 400 19.68 29.72 39.88
KMS45-H8 45 35 400 24.26 36.32 33.17
KMS45-H9 45 35 400 28.45 42.93 27.62
KMS50-L1 50 40 110 4.83 10.29 20.15
KMS50-L2 50 40 110 6.1 13.72 14.44
KMS50-L3 50 40 110 7.87 17.15 11.85
KMS50-L4 50 40 110 9.4 20.57 9.85
KMS50-L5 50 40 110 11.3 24 8.66
KMS50-L6 50 40 110 12.7 27.43 7.47
KMS50-L7 50 40 110 14.99 30.86 6.93
KMS50-L8 50 40 110 18.16 37.72 5.62
KMS50-L9 50 40 110 21.34 44.58 4.73
KMS50-L10 50 40 110 24.64 51.44 4.1
KMS50-M1 50 40 225 4.62 10.29 39.68
KMS50-M2 50 40 225 6.35 13.72 30.53
KMS50-M3 50 40 225 7.49 17.15 23.29
KMS50-M4 50 40 225 8.89 20.57 19.26
KMS50-M5 50 40 225 10.54 24 16.72
KMS50-M6 50 40 225 11.89 27.43 14.48
KMS50-M7 50 40 225 13.59 30.86 13.03
KMS50-M8 50 40 225 16.71 37.72 10.71
KMS50-M9 50 40 225 19.61 44.58 9.01
KMS50-M10 50 40 225 22.48 51.44 7.77
KMS50-H1 50 40 400 5.92 10.29 91.53
KMS50-H2 50 40 400 7.8 13.72 67.57
KMS50-H3 50 40 400 10.16 17.15 57.22
KMS50-H4 50 40 400 11.79 20.57 45.56
KMS50-H5 50 40 400 14.15 24 40.61
KMS50-H6 50 40 400 15.62 27.43 33.87
KMS50-H7 50 40 400 17.91 30.86 30.89
KMS50-H8 50 40 400 21.54 37.72 24.72
KMS50-H9 50 40 400 25.65 44.58 21.13
KMS50-H10 50 40 400 29.21 51.44 17.99
KMS55-L1 55 45 125 5.59 11.05 22.89
KMS55-L2 55 45 125 7.72 14.73 17.83
KMS55-L3 55 45 125 9.68 18.41 14.3
KMS55-L4 55 45 125 11.48 22.1 11.77
KMS55-L5 55 45 125 13.92 25.78 10.54
KMS55-L6 55 45 125 15.52 29.46 8.97
KMS55-L7 55 45 125 18.41 33.15 8.49
KMS55-L8 55 45 125 21.67 40.51 6.63
KMS55-L9 55 45 125 25.65 47.88 5.62
KMS55-L10 55 45 125 29.77 55.25 4.91
KMS55-M1 55 45 250 3.1 11.05 31.45
KMS55-M2 55 45 250 4.11 14.73 23.54
KMS55-M3 55 45 250 5.16 18.41 18.85
KMS55-M4 55 45 250 6.2 22.1 15.72
KMS55-M5 55 45 250 7.21 25.78 13.46
KMS55-M6 55 45 250 8.26 29.46 11.79
KMS55-M7 55 45 250 9.27 33.15 10.47
KMS55-M8 55 45 250 11.33 40.51 8.57
KMS55-M9 55 45 250 13.41 47.88 7.25
KMS55-M10 55 45 250 15.47 55.25 6.28
KMS55-H1 55 45 400 5.31 11.05 69.69
KMS55-H2 55 45 400 7.24 14.73 53.4
KMS55-H3 55 45 400 9.09 18.41 42.87
KMS55-H4 55 45 400 10.64 22.1 34.9
KMS55-H5 55 45 400 12.24 25.78 29.54
KMS55-H6 55 45 400 14.1 29.46 26.04
KMS55-H7 55 45 400 15.82 33.15 23.08
KMS55-H8 55 45 400 19.3 40.51 18.86
KMS55-H9 55 45 400 23.11 47.88 16.15
KMS55-H10 55 45 400 26.54 55.25 13.93
KMS60-L1 60 50 135 5.59 11.43 23.12
KMS60-L2 60 50 135 7.47 15.24 17.37
KMS60-L3 60 50 135 9.32 19.05 13.87
KMS60-L4 60 50 135 11.2 22.86 11.58
KMS60-L5 60 50 135 13.06 26.67 9.92
KMS60-L6 60 50 135 14.94 30.48 8.69
KMS60-L7 60 50 135 16.79 34.29 7.71
KMS60-L8 60 50 135 20.52 41.91 6.31
KMS60-L9 60 50 135 24.26 49.53 5.34
KMS60-L10 60 50 135 27.99 57.15 4.63
KMS60-M1 60 50 275 6.65 11.43 57.53
KMS60-M2 60 50 275 8.86 15.24 43.1
KMS60-M3 60 50 275 11.07 19.05 34.46
KMS60-M4 60 50 275 13.28 22.86 28.71
KMS60-M5 60 50 275 15.49 26.67 24.6
KMS60-M6 60 50 275 17.7 30.48 21.52
KMS60-M7 60 50 275 19.94 34.29 19.16
KMS60-M8 60 50 275 24.36 41.91 15.67
KMS60-M9 60 50 275 28.78 49.53 13.25
KMS60-M10 60 50 275 33.22 57.15 11.49
KMS60-H1 60 50 450 7.75 11.43 122.28
KMS60-H2 60 50 450 10.31 15.24 91.28
KMS60-H3 60 50 450 12.9 19.05 73.17
KMS60-H4 60 50 450 15.47 22.86 60.89
KMS60-H5 60 50 450 18.06 26.67 52.26
KMS60-H6 60 50 450 20.62 30.48 45.64
KMS60-H7 60 50 450 23.22 34.29 40.65
KMS60-H8 60 50 450 28.37 41.91 33.23
KMS60-H9 60 50 450 33.53 49.53 28.13
KMS60-H10 60 50 450 38.68 57.15 24.36
