pneumatische anker boorinstallatie

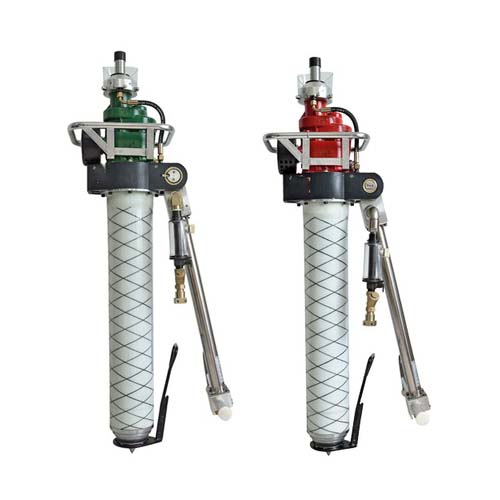

pneumatische ankerboorinstallatie voor tunneling en mijnbouw

De pneumatische ankerboorinstallatie wordt aangedreven door perslucht en is speciaal ontworpen voor rotsboutondersteuning en rotsversterking in ondergrondse projecten zoals tunnels, mijnen en wegen. Het kenmerkt een compacte structuur, een gemakkelijke verrichting, intrinsieke veiligheid, en een sterk aanpassingsvermogen.

Neem contact met ons op
Beschrijving

Pneumatische ankerboorinstallatie

De pneumatische ankerboorinstallatie is een zeer efficiënt boorapparaat dat wordt aangedreven door perslucht en speciaal is ontworpen voor ondersteuningswerkzaamheden in wegen in kolenmijnen en rotsformaties van gemiddelde hardheid. De installatie kan ankerbout- en kabelgaten boren en ankerbouten met harspatronen mengen, installeren en bevestigen. Met deze uitrusting kan de installatie van de ankerbout en het aanvankelijk vooraanspannen in één stap gebeuren zonder dat er extra gereedschap nodig is.

Belangrijkste kenmerken van de pneumatische ankerboorinstallatie

  • Compacte structuur en licht gewicht, gemakkelijk te dragen en te bedienen, geschikt voor werk in kleine ruimtes.
  • Uitgerust met een krachtige pneumatische motor en soepele tandwieloverbrenging, met een hoog vermogen, een stille werking en intrinsieke veiligheid tegen explosies.
  • Het hoge koppel en de snelle rotatiesnelheid voldoen aan de eisen van efficiënt boren en snelle installatie.
  • Eenvoudig dagelijks onderhoud, lage storingsfrequentie en uitstekende duurzaamheid, waardoor hij geschikt is voor langdurig continu gebruik.

Toepassingsgebieden

De pneumatische installatie van de ankerboring wordt wijd gebruikt in de wegen van de kolenmijn, tunnelsteun, en ankerbout/kabelbouw in rotswegen. Het is vooral geschikt voor ondergrondse omgevingen met hoge explosieveilige vereisten en beperkte werkruimte, waardoor de efficiëntie en veiligheid van de ankerboutinstallatie effectief worden verbeterd.

Technische parameters
pneumatische ankerboorinstallatie voor tunneling en mijnbouw
Punt Eenheid TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Werkende luchtdruk Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Nominale omwentelingssnelheid omw/min 220 206 240 265 310
Nominaal koppel N.m 120 130 130 130 130
Stopkoppel N.m 210 220 260 220 280
Onbelaste omwentelingssnelheid r/min ≥560 ≥560 ≥540 ≥580 ≥720
Maximaal uitgangsvermogen kW 2.7 2.8 3.2 3.6 4.2
Luchtverbruik kubieke meter per minuut 4.4 4.5 5.0 5.0 6.5
Maximale stuwkracht kN 8 8 8 8 7.9
Spoelwaterdruk Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Geluid dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Aansluitmaat boorstaart mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Modelnummer ankerboorinstallatie Type A Type B Type C Opmerking: Andere hoogtes van boorinstallaties kunnen worden aangepast aan de hoogte van de kolenmijnweg.
Maximale hoogte van complete machine mm 2457±50 3057±50 3657±50
Minimale hoogte van complete machine mm 1126±50 1276±50 1426±50
Gewicht Kg 47 50 57
