ronde draad golf veerringen

de ronde wasmachines van de de lentegolf kw reeks voor de industrie

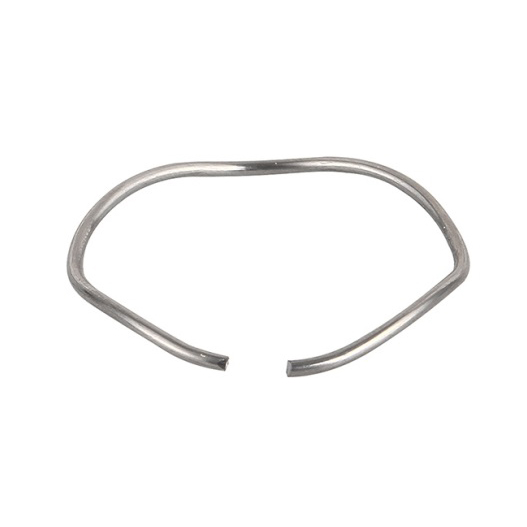

Ronde draad wave veerringen zijn een type wave veerring gemaakt met een ronde doorsnede draad.

Neem contact met ons op
Beschrijving

Ronde Wave veerringenzijn precisie ontworpen sluitringen gemaakt van staaldraad met ronde doorsnede, ontworpen om hoge belastingen te leveren met nauwkeurige, voorspelbare veerstijfheid. Hun unieke golfvormige ontwerp biedt betrouwbare elasticiteit en voorspanning in een breed scala van mechanische verbindingen, waardoor ze ideaal zijn voor veeleisende technische toepassingen.

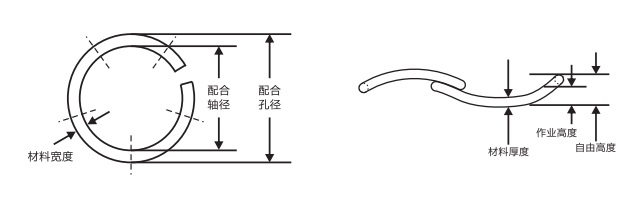

round wire wave spring washers

Golfveerringen met ronde draad

Belangrijkste kenmerken en voordelen

  • Uitstekende elasticiteit:De speciale golfvormige structuur zorgt voor langdurige elastische vervorming, een consistente voorspanning en betrouwbare prestaties onder spanning.
  • Trillingsdemping:Absorbeert effectief trillingen en schokken, helpt lawaai te verminderen en de levensduur van apparatuur te verlengen.
  • Gelijkmatige drukverdeling:Het golfvormontwerp zorgt voor gelijkmatige druk over het contactoppervlak, waardoor gelokaliseerde spanning wordt geminimaliseerd en de betrouwbaarheid wordt verbeterd.
  • Duurzaamheid:Deze ringen zijn gemaakt van zeer sterke materialen zoals roestvrij staal of gelegeerd staal en bieden een uitstekende weerstand tegen corrosie en slijtage voor langdurig gebruik.
  • Aanpasbaarheid:Geschikt voor gebruik bij hoge temperaturen, hoge vochtigheid en corrosieve omgevingen, waardoor ze ideaal zijn voor diverse industriële toepassingen.
  • Voorspelbare veerstijfheid:Biedt een vergelijkbare belasting als schijfveren, maar met een hogere nauwkeurigheid en consistentie in de veerconstante.

Toepassingen

  • Mechanische verbindingen die elastische voorspanning en trillingsdemping vereisen
  • Auto-, luchtvaart- en industriële apparatuur
  • Montageoplossingen in omgevingen met hoge temperaturen of corrosie

Kies Round Wire Wave veerringen voor toepassingen die een nauwkeurige belastingscontrole, uitstekende trillingsdemping en uitstekende duurzaamheid vereisen. Hun geavanceerde ontwerp zorgt voor optimale prestaties en betrouwbaarheid in zelfs de meest uitdagende omgevingen.

Technische parameters
Artikelnr. Werkt in
Droeg Diameter (mm)		 Maakt Schacht vrij
Diameter (mm)		 Lading (N) Het werkhoogte (mm) Vrije Hoogte (mm) De lentetarief (N/mm)
KW-0050 12.7 10.36 155.6 1.32 1.57 612.5
KW-0062 15.88 13.13 222.3 1.63 1.96 673.1
KW-0075 19.05 15.95 311.2 1.93 2.34 765.6
KW-0087 22.23 18.8 355.6 2.18 2.64 777.7
KW-0100 25.4 21.72 400.1 2.41 2.95 750.1
KW-0112 28.58 24.56 444.5 2.59 3.23 700
KW-0125 31.75 27.46 489 2.79 3.51 687.6
KW-0137 34.93 31.06 533.4 2.41 3.07 807.6
KW-0150 38.1 34.01 577.9 2.59 3.25 875
KW-0162 41.28 36.68 622.3 2.79 3.48 907.4
KW-0175 44.45 39.73 666.8 2.87 3.66 846.8
KW-0187 47.63 42.72 711.2 3.02 3.94 777.7
KW-0200 50.8 45.8 755.7 3.15 4.19 725.6
KW-0212 53.98 48.41 800.1 3.28 4.11 954.6
KW-0225 57.15 51.38 844.6 3.45 4.27 1039.2
KW-0237 60.33 54.38 889 3.58 4.52 945.9
KW-0250 63.5 57.43 933.5 3.66 4.7 896.4
KW-0262 66.68 60.3 977.9 3.89 5.16 770
KW-0275 69.85 63.42 1022.4 3.91 5.38 694.1
KW-0287 73.03 66.5 1066.8 4.01 5.33 807.6
KW-0300 76.2 70.28 1111.3 3.58 4.55 1151.3
KW-0312 79.38 73.1 1155.7 3.66 4.67 1137.5
KW-0325 82.55 76 1200.2 3.89 4.83 1277
KW-0337 85.73 79.12 1244.6 3.91 4.95 1195.1
KW-0350 88.9 82.19 1289.1 4.01 5.11 1180.2
KW-0362 92.08 85.24 1333.5 4.09 5.23 1166.7
KW-0375 95.25 88.27 1378 4.22 5.38 1179.3
KW-0387 98.43 91.31 1422.4 4.32 5.28 1473.7
KW-0400 101.6 94.44 1466.9 4.32 5.72 1050
KW-0412 104.78 97.21 1489.1 4.45 5.61 1274.5
KW-0425 107.95 100.28 1533.5 4.52 5.72 1284.5
KW-0437 111.13 103.2 1555.8 4.75 6.1 1155.7
KW-0450 114.3 106.3 1600.2 4.75 6.27 1050
KW-0462 117.48 109.47 1622.4 4.75 6.43 967.8
KW-0475 120.65 112.55 1666.9 4.83 6.53 979.5
KW-0487 123.83 115.7 1689.1 4.83 6.71 898.6
KW-0500 127 118.67 1733.6 4.95 6.73 974.9
KW-0512 130.18 121.21 1778 5.08 6.96 945.9
KW-0525 133.35 124.28 1822.5 5.18 7.09 956.7
KW-0537 136.53 127.94 1866.9 4.75 6.22 1267.2
KW-0550 139.7 131.11 1911.4 4.75 6.38 1175.8
KW-0562 142.88 134.19 1955.8 4.83 6.22 1400
KW-0575 146.05 137.31 2000.3 4.83 6.38 1291
KW-0587 149.23 140.31 2044.7 5 6.65 1238.5
KW-0600 152.4 143.36 2089.2 5.08 6.81 1209.6
